| 是否进口：否 | 加工定制：是 | 额定容量：135kVA |
| 波形畸变率：输出电压波形睛变率s1% | 温升：额定负载下允许连续60min；过压1.1倍1分钟 | 海拔高度：s3000米 |
| 额定电流：*** 2.*** 1.2*** | 工作频率：30-300H2 | 输入电源：单相220或三相380V电压 |
| 环境温度：-207C-557C | 品质因素：装置自身Qe30 (f=45Hz) | 装置输出波形：正弦波 |
| 工作时间：额定负载下连续运行60min后温升≤65K | 相对湿度：s90%RH | 额定电压：27kV: 54kV:108kV |
| 保护功能：过压、过流、零位启动、系统失谐（闪络）等 |
CVT检验用谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、互感器校验用串联谐振升压装置、串联谐振试验设备、谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、CVT校验用谐振升压装置、电压互感器升压试验装置、串联谐振试验升压装置
技术参数
额度输出电压 0～50kV(AC有效值)及以下
输出频率 45～65Hz
谐振电压波形 ***弦波，波形畸变率≤1.0%
工作制 满功率输出下，一般连续工作时间5min
品质因素 10～40
频率调节灵敏度 0.1Hz，不稳定度＜0.05%
大试验容量 5000kVA及其以下
工作电源 220V或380V±10%，工频50Hz±5%

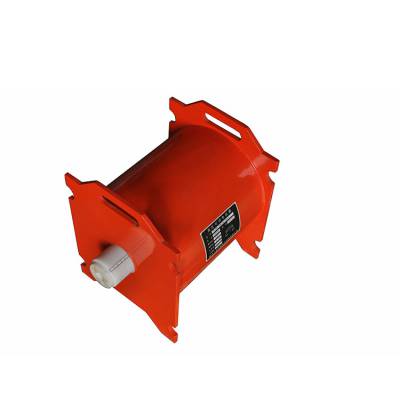

TPXB-C系列变频谐振升压装置高压电抗器
高压电抗器EDDK-50kVA/50kV 8节
额定容量：50kVA;
额定电压：50kV；
额定电流：1A；
电 感量：90H/单节；
品质因素：Q≥30 (f=45Hz)；
结 构：干式；
重 量：约60kg；
TPXB-D型调感式变频串联谐振耐压装置激励变压器
激励变压器EDJLB- kVA/40kV/0.4kV 1台
额定容量：kVA；
输入电压：0-400V，单相；
输出电压：40kV
结 构：油式；
重 量：约350kg；
TPXB-C系列变频谐振升压装置变频电源
变频电源TPXB-C-22kW/220/380V 1台
额定输出容量：22kW
工作电源： 220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：5***
额定输出电流：5***
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度： 0.1%
运 行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪 声 水 平：≤50dB；
