ED8016电缆云控智能综合监测系统 产品信息
1.系统功能
 敷设在电缆沟或电缆隧道内的高压电缆存在着漏电（绝缘损坏）、发热起火和外力破坏（盗割、施工损坏）问题。武汉风河科技自主研发的ED8016型电缆智能综合监测系统，利用的MEMS传感器技术、普适计算技术和无线通信技术，实时监测电缆的接地线环流、接头温度及外力造成的振动现象，可有效预警上述问题，保障线路安全运行，减少生命财产损失。

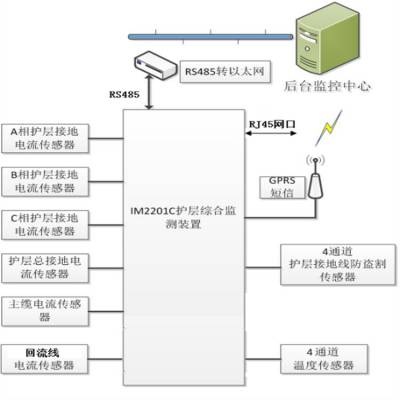

      本系统配备的监测装置采用CT感应取电方式供电，安装方便。投入运行后，可自主监测接地线环流、电缆(接头)温度、电缆振动等数据，同时将数据发送给远程监控中心。一旦发现数据异常，监控中心则通过、警笛、短信、微信等方式通知相关人员及时处置。
监测主机 监测主机采用密封铸铝金属外壳，内置控制板、数据采集电路、GSM/CDMA/GPRS/ 3G/4G网络通信模块、充电管理电路、蓄电池等，该设备具备以下功能： （1）收集各传感器获取数据； （2）主动按设定周期主动向服务器上传监测数据； （3）实时响应服务器指令，上传实时数据和一定范围内的历史数据； （4）具有休眠、唤醒功能，以节省电源。休眠期间支持短信； （5）具有失电数据保护功能； （6）具有故障自诊断及自恢复功能； （7）支持报警及报警阈值设定； （8）支持远程复位； （9）支持联网参数设定（更改及查询服务器IP、端口）； （10）支持密码设定、子站编号设定； （11）支持校时及时间查询； （12）支持对设备供电电压的监测功能。

软件组成 ED8016监测软件由服务器监控程序和手机APP组成，其主要功能如下 （1）具有实时、定时自动接收监测装置采集的监测数据功能； （2）具有远程设置数据采集密度功能； （3）具有自动采集时间，并能向监测装置发送对时命令功能； （4）具有终端设备工作状态监测功能； （5）具备报警提示功能；多种报警方式，报警信息发送到相关人员手机上（多部手机）； （6）报警提示信息将提供报警测点的准确地理位置、测点名称以及本次报警的详细时间，同时在平面图上测点所在位置变成红色； （7）具有设备管理功能和存储服务功能； （8）本系统软件平台能够同时在B/S及C/S方式下工作； （9）多方式远程监控：远程WEB、客户端系统控制； （10）对监测的数据进行统计、分析和输出，根据需要选择不同的测点、不同的时间段，将数据以报表、统计图、曲线等方式显示出来； （11）可根据其历史数据和当前数据可作出趋势图，来推断接地环流、电缆温度的发展速度与趋势，确定其变化规律； （12）具有扩展功能； （13）各地市局的监控中心与省公司监控中心采用有线方式组网，省公司监控中心可以直接调用各地市局监控中心监测的数据，了解电缆现场情况； （14）提供对外数据接口，可以与其它MIS系统互联；

接地电流传感器 电流互感器（Current transformer 简称CT）的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。 在本系统中，电流互感器被安装在电缆护层的接地线上来测量接地电流。为方便现场安装，电流传感器为开合式。

ED8016云控智能综合在线监测 【产品特点】 云控：具有远程监测控制功能，值班人员可从后台或手机APP、微信、短信等方式查看监测数据、接收报警信息和设置工作参数。 智能：具有较强的分析处理能力，可根据电流变化、温度变化、振动模式等特征来自行判断现场异常情况； 综合：具有电流、温度、振动传感器等多种传感器，综合感知电缆运行参数和现场环境参数；并可扩展红外三鉴、图像抓拍、环境温湿度、水位等传感器，进一步提高感知能力； CT+电池供电系统，体积轻巧，安装维护方便； 通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS/3G/4G网络； 为工业级产品，采用防水金属外壳，适用于恶劣的气候环境； 系统采用低功耗设计，采用动态电源管理策略以满足节电要求； 配备完善的后台软件，具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，具有发展规律进行统计分析的能力； 箱体采用铸铝型材，特殊定制密封圈； 采用不锈钢挂耳固定：挂耳方向可调，方便灵活；
