参数及指标
机械及环境参数
表2-1  装置机械及环境参数表
正常工作温度： -10℃～50℃
限工作温度： -20℃～60℃
贮存及运输： -25℃～70℃
相对湿度： 5%～95%
大气压力： 86～106KPa
额定电气参数
表2-2  装置额定电气参数表
频率： 50Hz/60Hz
交流工作电源： AC220V，50Hz/60Hz允许偏差：-20％～+15％
功耗： 0.5VA
装置经受上述的过载电压/电流后，绝缘性能不下降。
油浸式纸变压器绝缘结构中的某些部位受到了过高的电场强度作用会发生局部放电。例如：匝绝缘的导线表面有尖角、毛刺，或者油箱及某些金属结构件出现尖角等。此外，线匝间、线匝与垫块接触处，均存在“楔形”油隙，其击穿强度较低，在工艺上对这些部位处理不当，也会产生局部放电。
故障统计数据表明：变压器绝缘故障常常起源于局部放电造成的油纸绝缘老化。

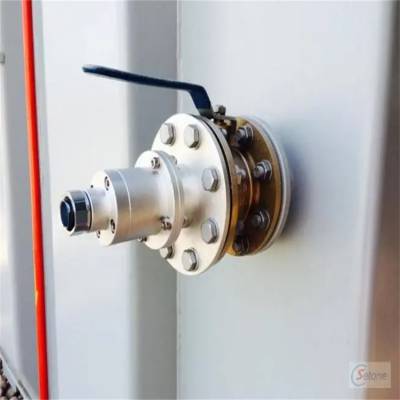

ED8070型频法变压器局部放电监测装置，克服了传统的脉冲电流法测量频率低、频带窄的缺点，通过安装在变压器放油阀或者人孔盖板上的频传感器对变压器内部的局部放电现象进行实时的在线监测，监测到的局部放电信号通过电缆线实时传输到现场信号处理系统，对监测信号进行降频、变频、抽样、比较、除干扰等处理判定，形成运行局放量风险评估报告，直接上传到现场后台监控系统或者远传到远程监控中心。

ED8070型频法变压器局部放电监测装置采用特法（UHF）进行变压器局部放电监测，适用于110KV及以上电压等级变压器。变压器局放监测装置有1-4个同步的高速采样通道，每台变压器可以配置1-4个频传感器，对各监测点的局部放电信号同时进行采样。装置对局部放电特征量进行分析，通过站控层网路由后台系统调用历史监测信息。

相关安全法规：
Q/GDW534-2010《变电设备在线监测系统技术导则》6.2中建议220KV及以上GIS和变压器可配置内置式频传感器，以满足运行中开展局部放电带电检测需要。对局部放电检测异常的，宜配置局部放电在线监测装置进行连续跟踪监测。
GB/T7354-2003《局部放电测量》及DL/T356-2010《局部放电测量仪校准规范》等均对局部放电检测设备的相关参数及功能有详尽描述。
