系统构成

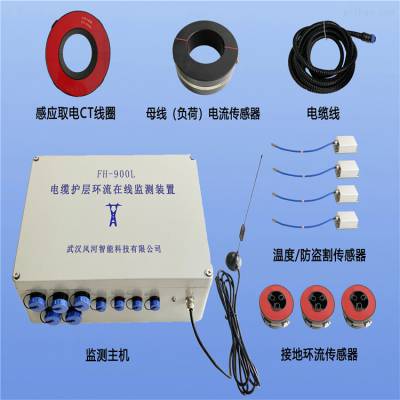

监测装置由监测主机和电流互感器、温度及防盗割传感器等组成实现。开口式电流互感器安装于电缆护层接地线及主缆上，经转换为二次信号后引入监测装置。温度传感器用于对电缆温度进行监测，防盗割传感器对环流接地线进行防盗割监测。
以上所有监测接口可根据客户需求增减。
技术参数 2.1电流测量 运行电流测量 1 路，0.***~1000A 护层接地电流测量 3 路，0.***~200A 测量精度 ±(1%+0.2A) 测量周期 5 秒~5分钟可设置； 2.2温度测量 温度：-50℃～+200℃； 测量精度 ±1℃； 分辨率：0.1℃ 2.3振动测量 测量范围：±6g； 灵敏度：5400LSB/g； 2.4通信参数 工作频段： 4 频，850 MHz/900 MHz/1800 MHz/1900 MHz； GPRS class 10，下行速率 85.6 kbit/s，上行速率 42.8 kbit/s，支持TCP/IP、FTP、HTTP 协议 2.5其它 供电方式：CT取电+蓄电池； 电池使用寿命：≥3年，无外部充电时可连续供电30天以上； 重量：≈15Kg(含安装金具) ； 适用对象：10KV~1000KV高压电缆

软件组成 ED8016监测软件由服务器监控程序和手机APP组成，其主要功能如下 （1）具有实时、定时自动接收监测装置采集的监测数据功能； （2）具有远程设置数据采集密度功能； （3）具有自动采集时间，并能向监测装置发送对时命令功能； （4）具有终端设备工作状态监测功能； （5）具备报警提示功能；多种报警方式，报警信息发送到相关人员手机上（多部手机）； （6）报警提示信息将提供报警测点的准确地理位置、测点名称以及本次报警的详细时间，同时在平面图上测点所在位置变成红色； （7）具有设备管理功能和存储服务功能； （8）本系统软件平台能够同时在B/S及C/S方式下工作； （9）多方式远程监控：远程WEB、客户端系统控制； （10）对监测的数据进行统计、分析和输出，根据需要选择不同的测点、不同的时间段，将数据以报表、统计图、曲线等方式显示出来； （11）可根据其历史数据和当前数据可作出趋势图，来推断接地环流、电缆温度的发展速度与趋势，确定其变化规律； （12）具有扩展功能； （13）各地市局的监控中心与省公司监控中心采用有线方式组网，省公司监控中心可以直接调用各地市局监控中心监测的数据，了解电缆现场情况； （14）提供对外数据接口，可以与其它MIS系统互联；

监测主机 监测主机采用密封铸铝金属外壳，内置控制板、数据采集电路、GSM/CDMA/GPRS/ 3G/4G网络通信模块、充电管理电路、蓄电池等，该设备具备以下功能： （1）收集各传感器获取数据； （2）主动按设定周期主动向服务器上传监测数据； （3）实时响应服务器指令，上传实时数据和一定范围内的历史数据； （4）具有休眠、唤醒功能，以节省电源。休眠期间支持短信； （5）具有失电数据保护功能； （6）具有故障自诊断及自恢复功能； （7）支持报警及报警阈值设定； （8）支持远程复位； （9）支持联网参数设定（更改及查询服务器IP、端口）； （10）支持密码设定、子站编号设定； （11）支持校时及时间查询； （12）支持对设备供电电压的监测功能。

振动传感器 振动传感器在测试技术中是关键部件之一，它的作用主要是将机械量接收下来，并转换为与之成比例的电量。电缆在遭受外力损坏时，会产生一定频率和幅度的振动，振动经传感器转为电信号后，就可被监测主机采集和识别。
