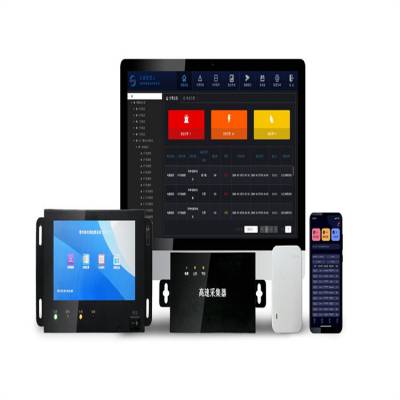

蓄电池在线监测系统在实际应用中，有着广泛的适用性和应用场景。它主要用于对蓄电池组进行实时监测，通过对电池组进行编号和数据存储，实现对每组、每节电池的状态进行随时了解。这样可以随时进行检测或者随时调出近的检测数据，以便进行性能分析和状态评估。数据的实时监测、存储和分析是蓄电池管理的核心技术和关键能力。蓄电池在线监测系统具备GPRS或以太网远程监控功能，可以通过强大完善的PC机系统管理软件实现对蓄电池的实时管理。同时，该系统还具有多种功能特点，比如可以监测电池组的输出电流、电压、温度等数据，可以进行异常告警和故障排查等。总之，蓄电池在线监测系统在电力供应场景中都能发挥重要作用，为电力行业提供了强有力的技术支持和保障。
工作原理
电池组剩余电量估计
剩余电量的多少是蓄电池应用中关键的问题，是用户关心的问题，也是复杂、难回答的问题，所以，100多年来，蓄电池电化学基本上是一门实验性学科。
、学者通过对不同厂家和类型蓄电池的物理、化学特性的差异，和对蓄电池内部温度、内阻等参数的动态变化，以及对蓄电池在充、放电过程中电压—电流的变化特性分别进行了大量的试验和测试，总结出了有关蓄电池容量特性的规律。
系统先根据电池组的类型，额定容量，使用寿命，已使用时间，以及单电池特性和电池组的平均特性之间的差异，计算电池组的初始电量；运行过程中，再根据电池单电压在不同状态下的变化，电池组总电压、环境温度的变化，单电池的内阻，以及充放电过程中电流的大小和充放电时间等，经过分析、判断找到性能差电池，通过剩余容量模型计算，得到蓄电池组剩余电量的估计值。

该模块的常规参数如下：
   1） 测量电压：0V-16V，精度：+/- 0. 5%。
   2） 温度误差：+/- 2℃。
   3） 内阻的测量重复度：+/- 0.5%。
   4） 全部采用接插件，安装为快捷。
   5） 省电模式下<3mA。

蓄电池整组参数采集模块EDJC303
EDJC303蓄电池整组参数采集模块是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池整组参数采集模块。可完成对电池组整组电压、整组电池电流、电池环境温度、放电可持续时间等监测和告警功能。用于对由2V、6V、12V组成的蓄电池组进行在线监测。

参数指标
项目 内容 参数
单体电压测量 单电池电压测量范围 0～16V
电压测量精度 ±0.3%
单体内阻 测量范围 0 ～32000
内阻测量精度 ±2%
均衡 均衡精度 ＜5mv
数据采集 采集方式 在线式
采集间隔时间 1分钟(默认),可编程
通信方式 内部 RS485
控制方式 现场主机自动控制,也可远端控制中心控制
输入电源 AC100～240V或DC48\DC220
输入绝缘电阻 ≥10MΩ，600V
工作环境 环境温度 0～40℃
相对湿度 <85%
