| 是否进口：否 | 加工定制：是 | 额定容量：135kVA |
| 波形畸变率：输出电压波形睛变率s1% | 温升：额定负载下允许连续60min；过压1.1倍1分钟 | 海拔高度：s3000米 |
| 额定电流：*** 2.*** 1.2*** | 工作频率：30-300H2 | 输入电源：单相220或三相380V电压 |
| 环境温度：-207C-557C | 品质因素：装置自身Qe30 (f=45Hz) | 装置输出波形：正弦波 |
| 工作时间：额定负载下连续运行60min后温升≤65K | 相对湿度：s90%RH | 额定电压：27kV: 54kV:108kV |
| 保护功能：过压、过流、零位启动、系统失谐（闪络）等 |
产品特点
1、成套装置局放量小，可以***系统局放量在5pC范围内（特殊要求可订制）
2、外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒
3、成套设备阻抗低，过压过流闪络保护等功能，可靠性高
4、均压罩采用模具加工，用铝板成型，表面光滑，重量轻，安装方便
5、大容量高电压型试验装置通过选用工频智能测控系统，可使系统控制和保护及 操控的智能化和自动化程度更高
6、使用光纤通讯和采样，隔离高压及低压控制回路
7、试验过程可实时状态自检及显示
8、具有完备的数据及报表管理功能
9、可记录并绘制高压U/T、I/T 试验曲线

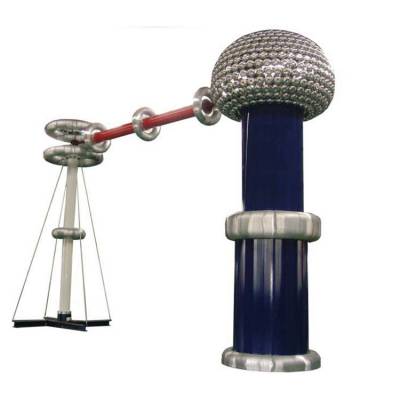

TPXB-C系列变频谐振升压装置电容分压器
电容分压器EDFC-400kV/400pF 1套
额定电压：400kV；
高压电容量：400pF
介质损耗：tgσ≤0.5%；
分 压 比：5000：1
测量精度：有效值1.5级;
重 量：约40kg；
设备成套性
名称 数量
TPXB-C型变频电源 1台
EDJLB型励磁变压器 1台
EDDK型电抗器 4台
EDBC型补偿电容器 1台
EDFC型电容分压器 1台
测试数据线包 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
TPXB-D型调感式变频串联谐振耐压装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计。
TPXB-D型调感式变频串联谐振耐压装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
TPXB-D型调感式变频串联谐振耐压装置变频电源
变频电源TPXB-D-kW/380V 1台
额定输出容量：kW
工作电源： 380±10%V（三相），工频
输出电压：0 –400V，单相，
额定输入电流：300A
额定输出电流：300A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度： 0.1%
运 行 时间：额定容量下连续5min
额定容量下连续运行5min元器件高温度 ≤65K;
噪 声 水平：≤50dB;
TPXB-D型调感式变频串联谐振耐压装置高压电抗器
高压电抗器EDDK- 750kVA/250kV 3节
额定容量：750kVA;
额定电压：250kV；
额定电流： 3A；
电 感 量： 306H/单节；
品质因素： Q≥30 (f=45Hz)；
结 构：油式；
重 量：约600kg；
