蓄电池在线监测系统在实际应用中，有着广泛的适用性和应用场景。它主要用于对蓄电池组进行实时监测，通过对电池组进行编号和数据存储，实现对每组、每节电池的状态进行随时了解。这样可以随时进行检测或者随时调出近的检测数据，以便进行性能分析和状态评估。数据的实时监测、存储和分析是蓄电池管理的核心技术和关键能力。蓄电池在线监测系统具备GPRS或以太网远程监控功能，可以通过强大完善的PC机系统管理软件实现对蓄电池的实时管理。同时，该系统还具有多种功能特点，比如可以监测电池组的输出电流、电压、温度等数据，可以进行异常告警和故障排查等。总之，蓄电池在线监测系统在电力供应场景中都能发挥重要作用，为电力行业提供了强有力的技术支持和保障。
霍尔传感器参数规格
工作电压 ±15V
电流测量范围 0～1000A
采集精度 ±1%（Ta=+25℃）
孔径大小 40mm²
安装方式 在线开口式
线性误差 ≤0.5%
偏移电压 ≤50mv（Ta=+25℃）
隔离耐压 5KV(50HZ,1min)
工作温度 -25℃～70℃
净重 200g

系统结构组成

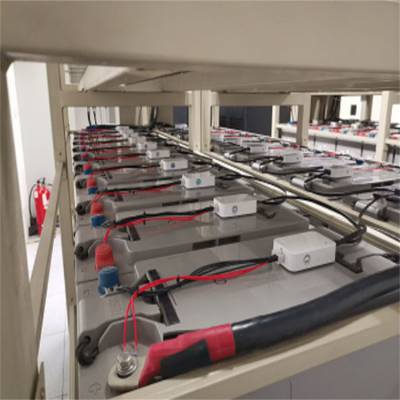

该蓄电池组在线监测系统由单体蓄电池采集模块、电池组电压电流采集模块及监测主机部分组成。每个蓄电池单体采集模块可以实现对12只蓄电池单体电压、 内阻测试及均衡操作。
监测主机通过RS485与采集模块通讯，读取每节电池的电压及内阻值，通过TFT显示屏呈现给用户。监测主机提供了告警无源输出触点及RS232、RS485或网络接口与上位机通讯。
系统结构原理图如下：

自带校准功能：仪器带有电压、电流校准修正功能，可现场对测量结果进行校准。可对测量误差进行多次重复校准修正，***测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。丰富的拓展接口：仪器背面具有多机并联、远端控制、USB等通讯接口。

数据传输和组网功能：设备具有LAN(以太网)、RS485数据传输接口实现远程联网监控。
产品特点
模块化架构设计，每个本地主机可监控2组，每组多256节电池数据，每个采集模块负责12节电池的数据采集，系统可对电压等级的阀控式铅酸电池或铁电池组进行在线监测和维护，模块化解决方案配置更加灵活，安装更加方便快捷。
采集维护模块配有拨码器无需固定编号，可自由调换，安装维护方便快捷。
显示与指示：采用4.3寸彩色触摸液晶屏，屏幕液晶直观显示蓄电池运行状态、自动维护状态、设备存储状态及各项运行参数和告警记录。面板具有电源、设备故障、越限报警指示灯。
参数设置：设备具有就地和远方对系统基本数据的重新设置、更改、功能。可就地进行参数设置或远程调阅和配置装置参数。
告警方式：现场声光告警（可消音）、上位机及监控端告警、手机短信告警（配备GPRS模块可同时给4个以上手机发送告警短信。）
系统可扩展强，如后续添加蓄电池组监测均可方便加入统一管理。
供电方式：交流、直流、交直流供电可选。
安全隔离：装置和电池间所有连线都必需采用保险线；
可根据客户现场情况，灵活选择有线方式或无线方式进行组网和传输数据。
